Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК

Термоэлектрические преобразователи 02.01, 02.02; КТХА, КТХК, КТНН, КТЖК

Цена: по запросу

Заинтересованы КТХА, КТХК, КТНН, КТЖК?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 02.01, 02.02;

Описание КТХА, КТХК, КТНН, КТЖК:

Предназначены для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей.

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю или спираль).

Термопреобразователи наружным диаметром (d) 3-4 мм и монтажной длиной 20 и более метров рекомендуются для контроля темпер стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром (d) 3 мм может составлять 600 метров (для прокладки в шахтах , скважинах и т.п.).

Термопреобразователи диаметром (d) 1.0-1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных исследованиях при малых габаритах термометрируемых объектов.

Выводы термоэлектродов кабельной термопары удлиняются с использованием удлинительного провода длиной l . Место соединения помещено в переходную втулку и загерметизировано.

Для монтажа ТП на объекте используются передвижные штуцера ЮНКЖ 031 , рассчитанные на условное давление 0,4 МПа.

Для расширения области применения термопреобразователи КТхх 02.01 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика.

Диапазон условных давлений для КТхх 02.01 может быть увеличен до 150 МПа при использовании специальных монтажных элементов, припаянных к защитной оболочке .

Технические данные термопреобразователей

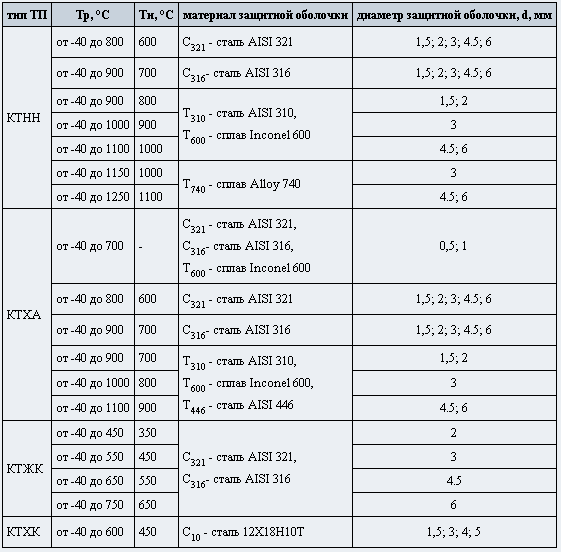

  • диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C


  • класс допуска
    1 или 2 - для КТХА, КТНН, КТЖК;
    2 - для КТХК
  • рабочий спай
    изолирован или неизолирован от оболочки кабеля

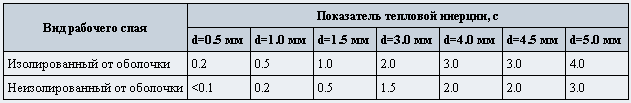

  • показатель тепловой инерции
    не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра (d) рабочей части d):


  • устойчивость к механическим воздействиям по МЭК 61515
    термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметр (d)у d, без и технических характеристик
  • поверка производится:
    - для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
    - для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
  • межповерочный интервал (МПИ)
    четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
    два года - для остальных исполнений ТП.
  • максимальная температура на переходной втулке.

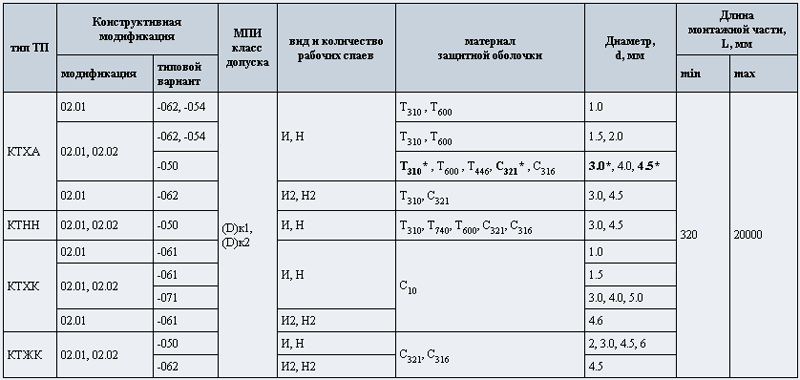

Перечень основных исполнений термопреобразователей конструктивных модификаций 02.01, 02.02

Длина монтажной части L: 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3550; 4000; 5000; 5600; 6300; 7100; 8000; 9000; 10000; 11200; 12500; 14000; 16000; 18000; 20000 мм и более.

Длину удлинительных проводов l выбирать при заказе из ряда: 100, 250, 500, 1000, 2000 мм.

Обозначение проводов термоэлектродных удлинительных :
-050, -054 - изоляция проводников и наружная оболочка из силиконовой резины;
-061 - изоляция проводников и наружная оболочка из фторопласта, наружный экран (ПТФФЭ);
-062 - изоляция проводников и наружная оболочка из фторопласта;
-071 - изоляция проводников и наружная оболочка из стеклонити, наружный экран (СФКЭ).


* - типовое исполнение.

Обозначение и примеры записи при заказе

КТхх 02.ХХ-ХХХ - (D)кХ - И(Н)(2) - Т ххх (С ххх ) - d - L / l

КТХА 02.01-050 - к1 - И - Т 310 - 3 - 20000 / 500
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.01-050 с удлинительным проводом в оболочке из силиконовой резины, класс допуска 1, рабочий спай изолирован (И), стальная оболочка (Т 310 ) диаметром (d) (d) 3 мм, монтажная длина 20000 мм (20 м), длина удлинительного провода ( l ) 500 мм.



Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
