Термоэлектрические преобразователи 01.04 КТХА, КТНН, КТХК, КТЖК

Цена: по запросу Заинтересованы КТХА, КТНН, КТХК, КТЖК? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание КТХА, КТНН, КТХК, КТЖК:

Предназначены для измерения температуры твердых тел.
Характеризуются наличием монтажного кольца, приваренного лазерной сваркой к защитной оболочке кабельной термопары, пружины и подвижного резьбового штуцера.

Наружная часть термопреобразователя от монтажного кольца до клеммной головки усилена трубкой диаметром (d) 10 мм.
Рабочая часть термопреобразователя диаметром (d) 8 мм выполнена в защитном чехле.

Технические данные термопреобразователей

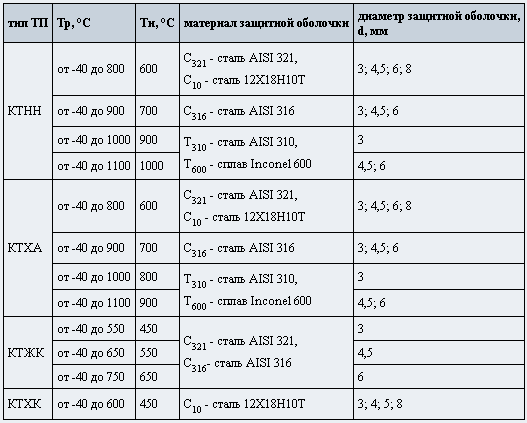

• диапазон рабочих температур (Тр) и номинальная температура применения (Тн),  °C

• класс допуска
  1 или 2 - для КТХА, КТНН, КТЖК;
  2 - для КТХК
• рабочий спай
  изолирован или неизолирован от оболочки кабеля
• показатель тепловой инерции
  не превышает значений, указанных в таблице (в зависимости от наружного диаметра (d) рабочей части d):

• поверка производится:
  - для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
  - для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"

• максимальная температура на клеммной головке

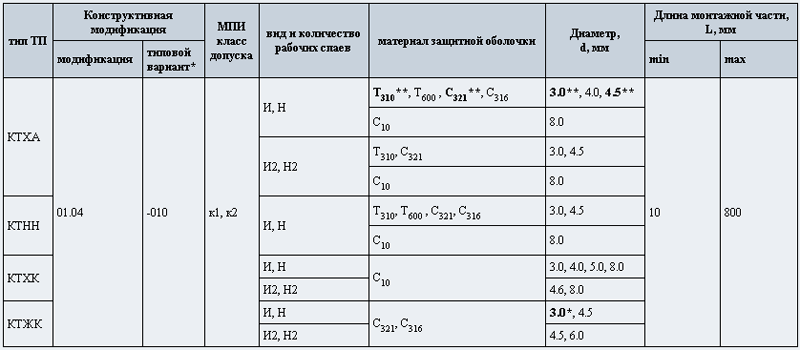

Перечень основных исполнений термопреобразователей конструктивной модификации 01.04

Расстояние l от монтажного кольца до головки (наружная длина) выбирать из ряда: 80; 100; 120; 160; 200; 250; 320 мм.
Длина монтажной части L: 10, 20, 40, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800 мм.

* - описание вариантов модификаций ;

** - типовое исполнение.

Обозначение и примеры записи при заказе

КТхх 01.04-010 - кХ - И(Н)(2) - Т ххх (С ххх ) - d - L / l ,
где l - расстояние от головки до монтажного кольца.

Дополнительную информацию на КТХА, КТНН, КТХК, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
