Купить КТХА, КТНН, КТХК, КТЖК - Термоэлектрические преобразователи 01.03. Описание, характеристики, цена

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитной оболочки.

Рекомендуются для установки в защитные гильзы ЮНКЖ .

Для установки на технологическом оборудовании сложной геометрии допускается изгибать рабочую часть термопреобразователи по длине для размещения горячего спая в требуемой зоне измерения.

Характеризуются наличием монтажного кольца, приваренного лазерной сваркой к защитной оболочке кабельной термопары, и подвижного резьбового штуцера, что существенно расширяет область применения.

Наружная часть термопреобразователя от монтажного кольца до клеммной головки усилена стальной трубкой диаметром (d) 10 мм.

Габаритные размеры монтажных элементов и их внешний вид могут определяться Заказчиком, исходя из условий эксплуатации термопреобразователей. Типовые конструкции монтажных элементов представляют собой кольца различных диаметров (d), шаровые или цилиндрические втулки с резьбовыми штуцерами стандартного типоразмерного ряда.

Технические данные термопреобразователей

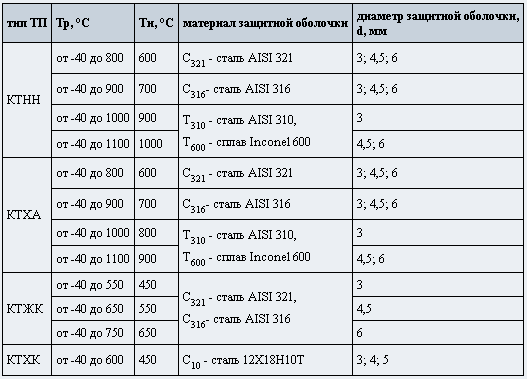

диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C

монтажные элементы
рассчитаны на условное давление 4.0 МПа

класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;
2 - для КТХК

рабочий спай
изолирован или неизолирован от оболочки кабеля

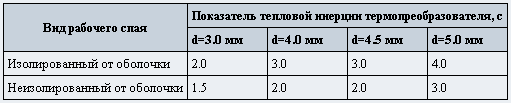

показатель тепловой инерции
не превышает значений, указанных в таблице(в зависимости от вида рабочего спая и наружного диаметра (d) рабочей части d, мм):

устойчивость к механическим воздействиям по МЭК 61515
термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметр (d)у d, без изменения технических характеристик

поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"

межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
два года - для остальных исполнений ТП.

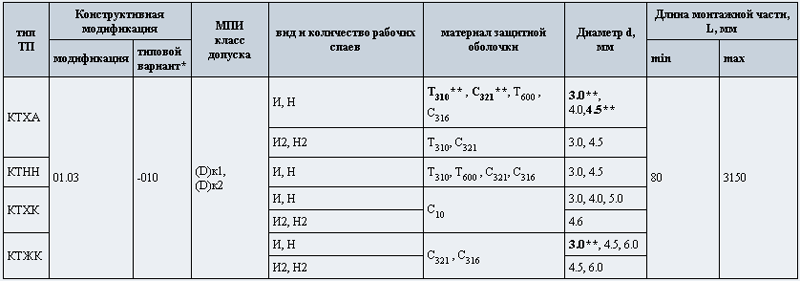

Перечень основных исполнений термопреобразователей конструктивной модификации 01.03

Расстояние l от монтажного кольца до головки (наружная длина) выбирать из ряда: 80; 100; 120; 160; 200; 250; 320 мм.

Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.

* - описание вариантов модификаций ;

** - типовое исполнение.

КТхх 01.03-010 - (D)кХ - И(Н)(2) - Т ххх (С ххх ) - d - L / l ,
где l - расстояние от головки до монтажного кольца (по умолчанию l = 120 мм).

КТХА 01.03-010 - к1 - И - Т 310 - 3.0 - 800/80
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.03-010 с клеммной головкой из полимерного материала, класс допуска 1 (МПИ 2 года), рабочий спай изолирован (И), стальная оболочка (Т 310 ) диаметром (d) (d) 3.0 мм, монтажная длина (L) 800 мм, длина от головки до кольца ( l ) 80 мм; монтажные элементы: приварное кольцо диаметром (d) 18 мм и штуцер с резьбой М20х1.5.

Дополнительную информацию на КТХА, КТНН, КТХК, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
