Предназначены для измерения температуры твердых, газообразных и жидких химически неагрессивных сред, а также агрессивных, не разрушающих материал оболочки кабеля.

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю или спираль).

Термопреобразователи КТХА(ХК) 01.02 наружным диаметром (d) 3-4 мм рекомендуются для контроля температуры стенок энергетических котлов. При этом монтажная длина ТП может превышать 20 метров.

Рабочий спай термопреобразователей организован внутри кабеля со стороны рабочего торца, который заглушен металлической пробкой. С другого торца термопреобразователи оснащены клеммными головками или термопарными разъемами .

Для термопреобразователей с диаметром (d) кабельной части 0.5-3 мм используются мини-разъемы, для диаметров (d) 3-6 мм - клеммные головки или стандартные разъемы.

MAX наружный диаметр (d) компенсационного провода для мини-разъема - 4 мм, для стандартного разъема - 8 мм.

Разъемы для термопар соответствуют стандартам ASTM E1684 и ASTM E1129, вносят погрешность не превышает 1,1°С при разнице температур на разъеме в 40°С. Эта погрешность будет пропорционально уменьшаться при уменьшении разницы температур.

Для монтажа ТП на объекте используются передвижные штуцера ЮНКЖ 031 , рассчитанные на условное давлении 0,4 МПа.

Для удлинения измерительных линий ТП типов КТХА, КТНН, КТЖК с разъемами могут комплектоваться адаптерами .

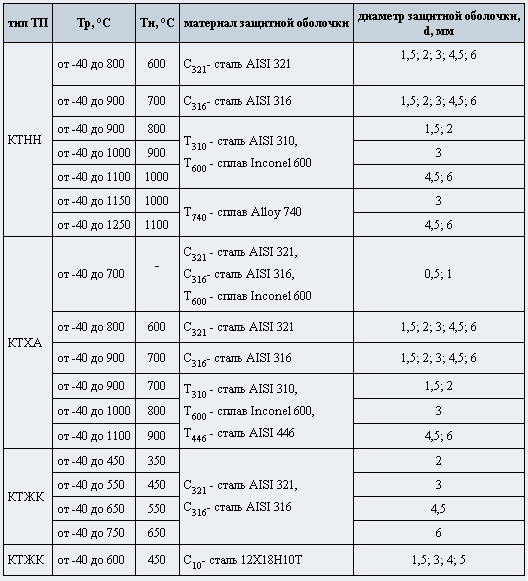

Технические данные термопреобразователей

диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C

класс допуска
1 или 2 - КТХА, КТНН, КТЖК;
2 - для КТХК

рабочий спай

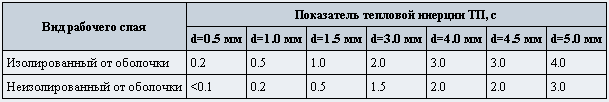

изолирован или неизолирован от оболочки кабеля

устойчивость к механическим воздействиям по МЭК 61515
термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметр (d)у d, без изменения технических характеристик

поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"

межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением услов эксплуатации при температурах не выше 450°С;
два года - для остальных исполнений ТП.

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.02

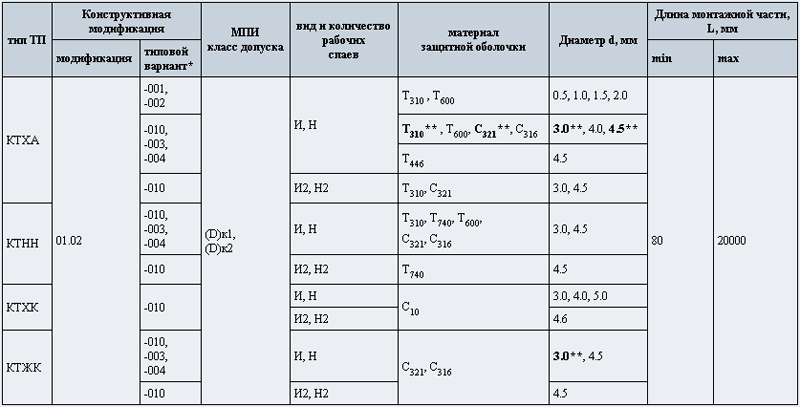

Длина монтажной части L: 80; 100; 120; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3550; 4000; 5000; 5600; 6300; 7100; 8000; 9000; 10000; 11200; 12500; 14000; 16000; 18000; 20000 мм и более.

* - описание вариантов модификаций ;

** - типовое исполнение.

КТхх 01.02-ХХХ - (D)кХ - И(Н)(2) - Т ххх (С ххх ) - d - L

КТХА 01.02-010 - к1 - И2 - С 321 - 4.5 - 2000
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.02-010 с клеммной головкой из полимерного материала, класс допуска 1, два изолированных рабочих спая (И2), оболочка из стали AISI 321(C 321 ) диаметром (d) (d) 4.5 мм, монтажная длина (L) 2000 мм.
