Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 01.01 КТХА, КТХК, КТНН, КТЖК
Цена: по запросу
Заинтересованы КТХА, КТХК, КТНН, КТЖК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТХК, КТНН, КТЖК:Предназначены для измерения температуры твердых, газообразных и жидких химически неагрессивных сред, а также арессивных, не разрушающих материал оболочки кабеля.
При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю или спираль).
Рабочий спай термопреобразователей модификации 01.01 организован внутри кабеля со стороны рабочего торца, который заглушен металлической пробкой. С другого торца термоэлектроды оголены до 50 мм для подключения их в измерительную цепь. Место выхода термоэлектродов помещено в переходную втулку и загерметизировано.
Данная модификация требует осторожного обращения при подключении из-за возможной поломки термоэлектродов малого диаметра (d). В качестве рабочего датчика рекомендуем использовать модификации 01.02 или 02.01.
Для монтажа ТП на объекте используются передвижные штуцера ЮНКЖ 031, рассчитанные на условное давление 0,4 МПа.
Технические данные термопреобразователей:

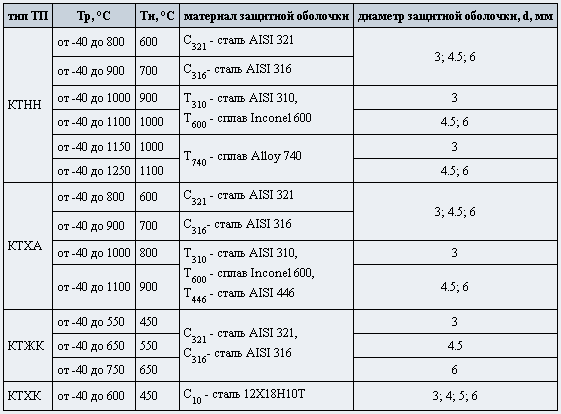

диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;2 - для КТХК
рабочий спай
изолирован или неизолирован от оболочки кабеля

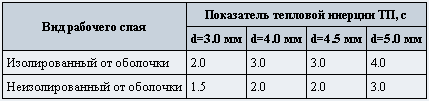

показатель тепловой инерции
не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра (d) рабочей части d):
устойчивость к механическим воздействиям по МЭК 61515
термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметр (d)у d, без изменения технических характеристик
< производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по Г 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
максимальная температура на переходной втулке.

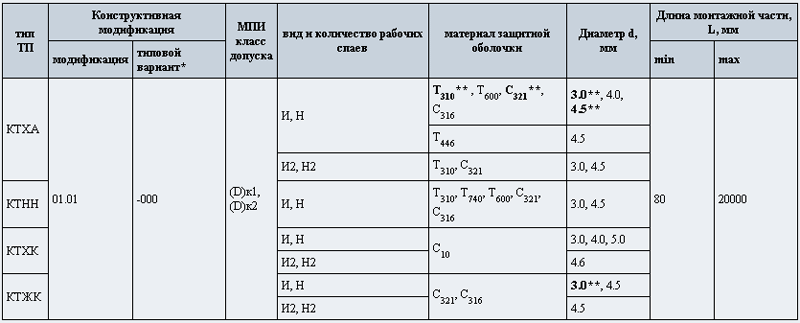

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.01
Длина монтажной части L: 80, 100, 120, 200, 250, 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3550; 4000; 5000; 5600; 6300; 7100; 8000; 9000; 10000; 11200; 12500 16000; 18000; 20000 мм и более.
* - описание вариантов модификаций;
** - типовое исполнение.
Обозначение и примеры записи при заказе
КТхх 01.01-000 - (D)кХ - И(Н)(2) - Тххх(Сххх) - d - L
КТХА 01.01-000 - к1 - Н - Т310 - 3.0 - 600
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.01-000, класс допуска 1, рабочий спай неизолирован (Н), стальная оболочка (Т310) диаметром (d) (d) 3.0 мм, монтажная длина (L) 600 мм.
КТХК 01.01-000 - к2 - И - С10 - 3.0 - 600
кабельный термопреобразователь градуировки хромель-копель конструктивной модификации 01.01-000, класс допуска 2, рабочий спай изолирован (И), стальная оболочка (С10) диаметром (d) (d) 3.0 мм, монтажная длина (L) 600 мм.
Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
