Главная Каталог Приборы для измерения и регулирования давления Регуляторы давления БПС-96ПР

Блок преобразования сигнала БПС-96ПР

Цена: по запросу

Заинтересованы БПС-96ПР?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

БПС-96ПР Блок преобразования сигнала

Описание БПС-96ПР:

ОБЩИЕ СВЕДЕНИЯ

Блок преобразования сигнала БПС-96ПР необходим для использования в системах управления, контроля и регулирования технологическими процессами взрывоопасных производств.

Блок осуществляет электрическое питание измерительных преобразователей (типа "Сапфир", "УБ-ЭМ-Ех", "Метран" и т.п.) по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде электрического сигнала постоянного тока 4-20 мА; позволяет преобразовать информационный сигнал от преобразователей с диапазона 4-20 мА в диапазоны 0-5; 0-20; 4-20 мА; осуществляет сигнализацию при отклонении выходного сигнала от двух установочных предельных значений измеряемого параметра; обеспечивает искробезопасность цепей электрического питания измерительных преобразователей и имеет входные искробезопасные цепи уровня "iа".

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Блок рассчитан для работы вне взрывоопасных зон помещений и наружных установок и выполнен в климатическом исполнении УХЛ 3.1.** по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 20 до плюс 50°С и относительной влажности не превышает 98% при температуре 25°С.

Aтмосферное давление, кПа (мм.рт.ст.):
84-106,7 (630-800)

По стойкости к механическим воздействиям блоки относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ 12997:
диапазон частот вибрации, Гц:
5-80
ускорение, м/с 2 :
9,8.

Степень защиты от пыли и воды, обеспечиваемая корпусом, IP54 по ГОСТ 14254.

Маркировка взрывозащиты "ExiaIIC" в соответствии с ГОСТ 51330.10.

По способу защиты от поражения электрическим током блок относится к классу 01 по ГОСТ 12.2.007.0.

Блок соответствует требованиям ТУ 4218-013-42334258-99.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питания , В:
220 +22/-33

Частота питающей сети , Гц:
50±1

Потребляемая мощность , В·А, не превышает:
10

Входной си постоянного тока, мА:
4-20

Выходной унифицированный сигнал постоянного тока, мА:
0-5; 0-20; 4-20

Сопротивление нагрузки в выходной цепи, кОм, не превышает:
для сигнала 0-5 мА:
2,5
для сигналов 0-20 и 4-20 мА:
1

Напряжение холостого хода встроенного источника постоянного тока на искробезопасном входе блока, В, не превышает:
24

Ток КЗ встроенного источника постоянного тока на искробезопасном входе блока, мА, не превышает:
120

Основные параметры линии связи блоков с преобразователями:
омическое сопротивление, Ом, не превышает:
20
индуктивность, мГн, не превышает:
1
емкость, мкФ, не превышает:
0,06

Предел допускаемой основной погрешности от диапазона изменения выходного сигнала, %:
±0,15

Погрешность срабатывания сигнального устройства при дифференциале срабатывания по релейному сигналу не менее 1,5%, % диапазона изменения выходного сигнала, не превышает:
±2,5

Напряжение на искробезопас при входном сигнале 20 мА, В, не менее:
15,4

Электрическая нагрузка на контакты выходного реле блока:
постоянный ток, А:
0,1...3
постоянное напряжение, В:
6...36
переменный ток частотой 50, 60 Гц, А:
0,01...0,3
переменное напряжение, В:
30-220

Вероятность безотказной работы за время 2000 ч, не менее:
0,98

Масса , кг, не превышает:
2,0

Гарантийный срок эксплуатации - 1,5 года со дня ввода блока в эксплуатацию.

Средний срок службы не менее 8 лет.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Блок состоит из корпуса, крышки, двух электронных печатных плат, размещенных в корпусе, имеет наружный винт заземления.

На электронных платах расположены:

· регулировочный элемент "0" - регулирует нижний уровень диапазона выходного сигнала;

· регулировочный элемент "Диап." - регулирует верхний уровень диапазона выходного сигнала;

· регулировочные элементы установки уровней сигнализации "Рег.ВУ", "Рег.НУ", с использованием которых задаются точки срабатывания выходных реле сигнализации в пределах диапазона измерения;

· индикаторы "ВУ" и "НУ", загорающиеся при включении соответствующих реле сигнализации;

· клеммные колодки для подключения внешних проводов.

По двухпроводной линии связи на вход блока поступает от внешнего устройства информационный сигнал постоянного тока 4-20 мА, который преобразуется в сигналы постоянного тока 0-5 мА или 0-20 мА, или 4-20 мА в зависимости от исполнения блока.

Питание измерительных преобразователей осуществляется от стабилизированного источника питания через барьер искрозащиты напряжением постоянного тока.

Реле включения верхнего уровня сигнализации "ВУ" срабатывает, когда уровень выходного напряжения выше уровня, установленного регулировкой "Рег.ВУ".

Реле включения нижнего уровня сигнализации "НУ" срабатывает, когда уровень выходного напряжения ниже уровня, установленного регулировкой "Рег.НУ".

Общий вид, габаритные и установочные размеры блока приведены на рис. 1, электрическая схема подключений блока - на рис. 2.

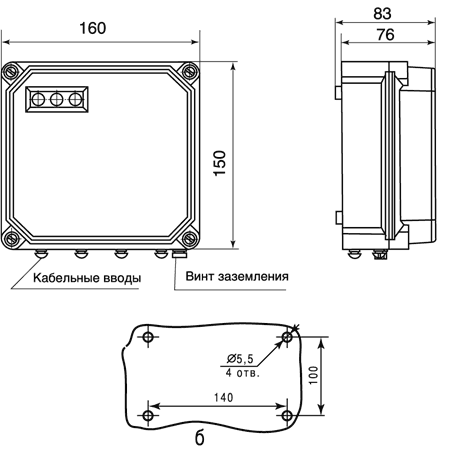

Рис. 1. Блок преобразователя сигнала БПС-96ПР:


а - общий вид, габаритные и установочные размеры (1-заземление М5);
б - разметка для крепления на щите.

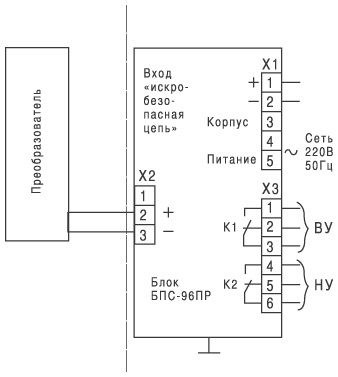

Рис.2. Электрическая схема подключений БПС-96ПР.


КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

· блок преобразования сигнала - 1 шт.

· паспорт - 1 шт.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: наименование и тип блока, диапазон изменения выходного сигналов, обозначение технических условий.
Пример: Блок БПС-96ПР 0-5 мА



Дополнительную информацию на БПС-96ПР Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
