СИГНАЛ Система барьеров искрозащиты

Описание СИГНАЛ:

ОБЩИЕ СВЕДЕНИЯ

Система барьеров искрозащиты "Сигнал" необходима для обеспечения искробезопасности цепей электроконтактных манометров, термометров и др. приборов и изделий, имеющих переключающиеся контакты и работающие без использования электроэнергии, а также для применения в средствах пожарной сигнализации и автоматических устройствах пожаротушения.

В состав системы входят:

  • блок барьеров искрозащиты (от 1 до 8 барьеров);
  • исполнительные реле;
  • линии связи.

В случае применения системы в средствах пожарной сигнализации, в ее состав включаются извещатели пожарные тепловые магнитные ИП105-2/1.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Система обеспечивает искробезопасность цепей датчиков и имеет искробезопасные цепи уровня "ib", маркировку взрывозащиты "ExibII" в соответствии с требованиями ГОСТ 51330.10.

Система рассчитана для работы вне взрывоопасных зон помещений и наружных установок и выполнена в климатическом исполнении УХЛ 3.1** в соответствии с ГОСТ 15150, но при этом:
температура окружающей среды, °С:
-10...+50
относительная влажность воздуха при +25°С, %:
98
атмосферное давление, кПа (мм рт.ст.):
84-106,7 (630-800)

Степень защиты корпуса блока барьеров искроза- щиты IP54 по ГОСТ 14254.

Сенсоры, при подключении их к искробезопасным выходам системы соответствуют требованиям ГОСТ 22782.0; ГОСТ 22782.5 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.

По степени защиты от поражения электрическим током система относится к классу 01 по ГОСТ 12.2.007.0

Система соответствует требованиям ТУ 4372-017-42334258-99.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Система имеет от 1 до 8 каналов для подключения датчиков и соответственно внешних исполнительных реле.

Ток в цепи датчиков каждого барьера искрозащиты, мА, не превышает:
5

Линия связи цепи датчиков должна иметь:

· длину, м, не превышает 1000

· индуктивность, мГн, не превышает 1

· емкость, мкФ, не превышает 0,075

Температура срабатывания датчиков
ИП 105-2/1, °С: 70+10%

Коммутируемая мощность , В·А, не превышает:
100

Питание:
напряжение, В:
220 ±22/-33 < частота, Гц:
50±1

Потребляемая мощность , В·А, не превышает:
10

Масса блоков барьеров искрозащиты, кг, не превышает
3

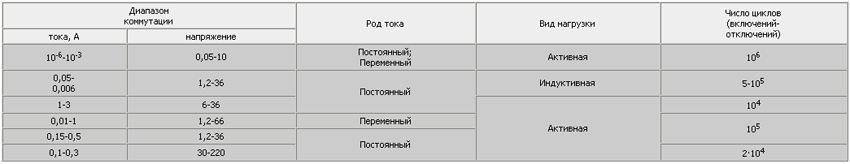

Электрические параметры нагрузки, коммутируемые исполнительным реле РЭК-28, приведены в таблице.

Гарантийный срок эксплуатации - 1,5 года со дня ввода системы в эксплуатацию.

Средний срок службы - не менее 12 лет.


КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Структурная схема системы приведена на рис.1.

Рис. 1. Система барьеров искрозащиты "СИГНАЛ". Структурная схема.


А1...А8 - барьеры искрозащиты
К1...К8 - исполнительные реле
l1...l8 - линии связи
S1...Sn - датчики (в том числе датчики пожарной сигнализации)
Т1 - трансформатор

Блок барьеров искрозащиты представляет собой токоограничительное устройство, являющееся разделительным элементом между искробезопасными и искроопасными цепями датчиков пожарной сигнализации.

Схема включает в себя 8 барьеров искрозащиты, собранных на платах A I-A8.

Принцип работы барьера искрозащиты заключается в следующем: в момент размыкания контактов датчиков пожарной сигнализации ИП105-2/1 снимается напряжение с обмотки исполнительного реле К1 типа РЭК-28, которое находится все время работы системы во включенном состоянии, контакты 22,23 реле размыкаются и информация передается на пульт управления пожарной сигнализации или на устройства пожаротушения.

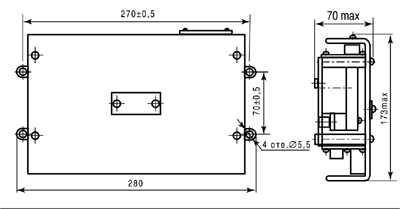

Общий вид, габаритные и установочные размеры блока барьеров искрозащиты приведены на рис. 2.

Рис. 2. Система барьеров искрозащиты "СИГНАЛ". Габаритные и установочные размеры.


КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят: система барьеров искрозащиты "Сигнал" (число барьеров искрозащиты в соответствии с заказом); датчик (число по заказу, поставляется при применении в средствах пожарной сигнализации), предохранитель - 2 шт., руководство по эксплуатации на партию до 5 систем в один адрес, паспорт.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: наименование системы, число выходных каналов, обозначение технических условий.

Пример условного обозначения восьмиканальной системы:
Система "Сигнал-8" .
