Приборы для измерения и регулирования давления Датчики давления, преобразователи давления, датчики реле Преобразователи давления KPT - 5M Преобразователь измерительный избыточного давления KPT - 5M
Цена: по запросу
Заинтересованы KPT - 5M?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание KPT - 5M:ОБЩИЕ СВЕДЕНИЯ
Преобразователь необходим для измерения избыточного давления сред, не агрессивных к стали 12Х18Н10Т и титановым сплавам ВТ9, ВТЗ-1, ВТ-20 в системах автоматического контроля, регулирования и управления технологическими процессами в разнообразных отраслях промышленности.
Преобразователь состоит из измерительного и электронного блоков, размещённых в общем корпусе.
Принцип действия преобразователя основан на воздействии измеряемого давления на мембрану тензопреобразователя и преобразовании электрического сигнала с него электронным блоком в стандартный токовый выходной сигнал 0-5, 0-20, 4-20 мА.
Преобразователь выпускается в невзрывоза-щищенном исполнении.
Преобразователь является однопредельным.
Преобразователь может эксплуатироваться в условиях, установленных для исполнения УХЛ категории размещения 3.1, но при температуре окружающего воздуха от минус плюс 70 °С и относительной влажности окружающего воздуха до 95% при температуре +35 °С и более низких температурах без конденсации влаги.
По устойчивости к механическим воздействиям (виброустойчивость и вибростойкость) преобразователь соответствует исполнению №3 по ГОСТ 12997.
Степень защиты преобразователя от воздействия пыли и воды IP65 по ГОСТ 14254.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Верхние пределы измерения, МПа 0,25; 0,4 0,6; 1,6; 2,5; 6; 10; 16; 40; 100
- Предел допускаемой основной приведённой погрешности, ±y % 0,5; 1
- Дополнительная погрешность преобразователя, вызванная изменением температуры окружающей среды в процентах от диапазона изменения выходного сигнала на каждые 10 ОС, не превышает,% ±0,45; ±0,6;
- соответственно для преобразователей с основной погрешностью, % ±0,5; ±1
- Преобразователь имеет линейно-возрастающую характеристику выходного сигнала.
- Электрическое питание преобразователя осуществляется от источника питания постоянного тока напряжением (36+0,72) В

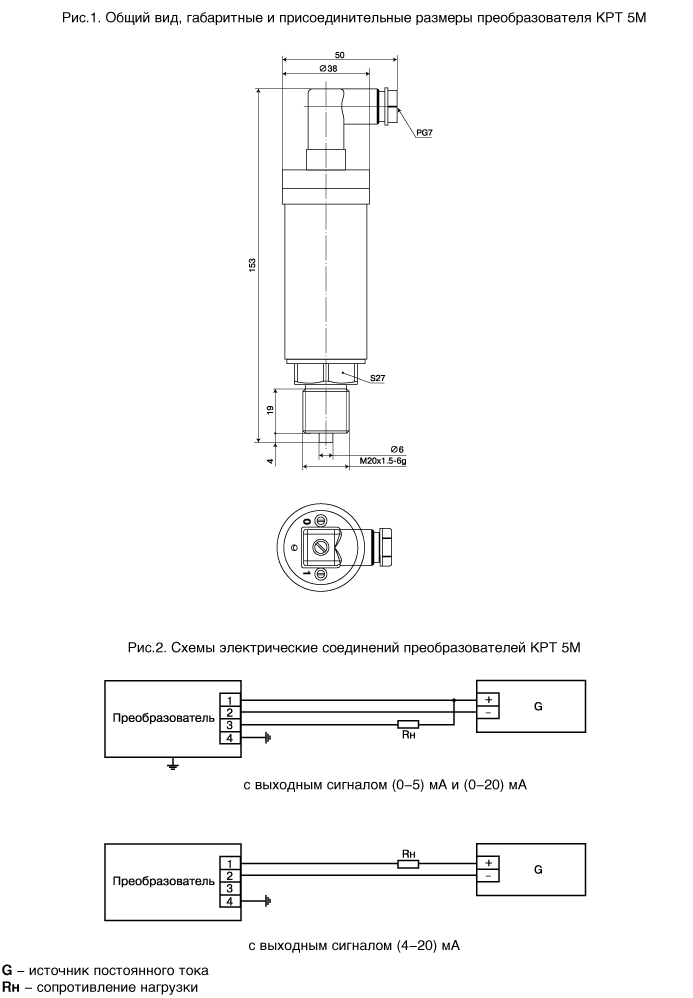

- Потребляемая мощность, Вт, не превышает 0,1 Габаритные размеры,мм 65x42x175
- Масса, кг, не превышает 0,4
КОМПЛЕКТ ПОСТАВКИ
- преобразователь - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес;
- методика поверки МИ 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
1. Обозначение преобразователя;
2. Код исполнения по материалам;
3. Верхний предел измерения, МПа;
4. Предел допускаемой погрешности;
5. Код выходного сигнала: 05-(0-5 мА), 02-(0-20 мА), 42-(4-20 мА);
6. Код разъема:
-Р1 - с клеммным блоком под винт;
-Р2 - с клеммным блоком под гайку.
Дополнительную информацию на KPT - 5M Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
