Описание ДМПК-100М, ДМПК-100АМ:ОБЩИЕ СВЕДЕНИЯ
Преобразователи дельты давления мембранные пневматические компенсационные ДМПК-100М, ДМПК-100АМ необходимы для работы в системах автоматического контроля, управления и регулирования параметров промышленных технологических процессов в нефтеперерабатывающей, газовой, химической и других отраслях промышленности с целью выдачи информации в виде стандартного пневматического сигнала о перепаде давления, расходе жидкостей и газов, а также уровне жидкости.
Преобразователи необходимы для работы со вторичной показывающей, регистрирующей аппаратурой, регуляторами и другими устройствами автоматики и систем управления, работающими от входного сигнала 20-100 кПа.
Преимущества: возможность местного отсчета давления питания и выходного сигнала; широкий диапазон перестройки пределов измерения; высокая стабильность нуля и диапазона.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
По устойчивости к климатическим воздействиям преобразователи соответствуют климатическим исполнениям УХЛ или Т категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 95+3 (%) при температуре 35°С без конденсации влаги для исполнения УХЛ и 100% при температуре 35°С с конденсацией влаги для исполнения Т.
Воздух питания должен быть подготовлен по классам загрязненности 0; 1.
В соединительных линиях, подводящих измеряемую среду к преобразователю, должны быть установлены запорные вентили.
Присоединение и отсоединение преобразователей от соединительных линий, замена уплотнения штоков вентильного блока должно производиться после закрытия запорных вентилей, установленных в соединительных линиях, и сброса давления в преобразователе до атмосферного.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Типы преобразователей, предельно допустимое рабочее избыточное давление, предельные номинальные перепады давлений, пределы допустимой основной погрешности и масса приведены в табл. 1.
Таблица 1
Пределы изменения выходного сигнала при изменении перепада давлении от нуля до предельного номинального значения , кПа:
20 - 100
Давление питания , кПа:
140±14
Расстояние передачи выходного сигнала по трассе, по пневматической линии связи, м, не превышает:
внутренним диаметром (d) 4 мм:
150
внутренним диаметром (d) 6 мм:
300
Расход воздуха в установившемся режиме работы , л/мин, не более:
3
Средняя наработка на отказ (Р2000 с = 0,97), ч, не менее:
65000
Средний срок службы , лет, не менее:
12
Масса преобразователя с вентильным блоком , кг, не превышает:
17

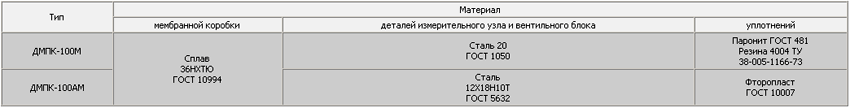

Детали преобразователей, соприкасающиеся с измеряемой средой, изготовляются из материалов, указанных в табл. 2.
Таблица 2
Гарантийный срок - 1,5 года со дня ввода преобразователей в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Преобразователь состоит из пневмосилового преобраз
Принцип действия преобразователя основан на пневматической силовой компенсации усилия, развиваемого упругими чувствительными элементами измерительного блока.

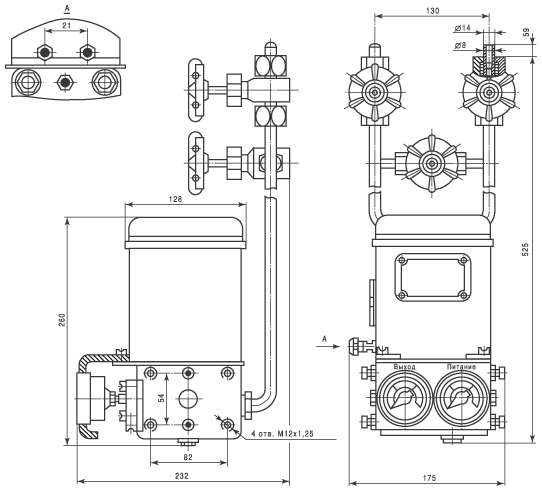

Общий вид, габаритные, установочные и присоединительные размеры преобразователей указаны на рисунке 1.
Рис. 1
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: преобразователь ДМПК-100; комплект запасных частей и принадлежностей; техническое описание и инструкция по эксплуатации - 1 экз. на 10 преобразователей, но не менее 1 экз. в один адрес; паспорт и ведомость ЗИП.
По требованию потребителя за отдельную плату в комплект поставки могут быть дополнительно включены следующие изделия: сосуды конденсационные (типоразмеры СК-4, СК-10, исполнения 1; 2; 3; 4); сосуды уравнительные конденсационные (типоразмеры СУ-6,3; СУ-16; СУ-40 исполнений 2 и 4); сосуды разделительные (типоразмеры СР-40); диафрагмы вида ДФС или ДКС и ДБС по ГОСТ 26969-86; паспорт на диафрагмы и сосуды.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: наименование и типоисполнение преобразователя, предельный перепад давления, предел допустимой основной погрешности, обозначение технических условий.
Пример записи обозначения преобразователя при его заказе и в документации другой продукции, в которой он может быть применен, на предельный перепад давления 16 кПа с пределом допустимой основной погрешности +1%:
ДМПК-100М-16кПа-1 .
В тропическом исполнении к обозначению преобразователя добавляется буква Т.
При заказе преобразователей в комплекте с диафрагмой, необходимных для измерения расхода сред, потребителю необходимо заполнить опросный лист.
При заказе преобразователей, необходимных для измерения расхода жидкостей или газов или уровня жидкости в условном обозначении преобразователя, вместо верхнего предела измерения перепада давления указывается знак "XX" и перед обозначением ТУ вводится фраза "остальные данные по опросному листу".
