Описание СУГ-М, СУГ-МИ:ОБЩИЕ СВЕДЕНИЯ
Сигнализатор необходим для выдачи электрического дискретного сигнала об уровне жидкости и уровне раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок.
Условия эксплуатации:
климатическое исполнение УХЛ категории размещения 1 по ГОСТ 15150, но для эксплуатации при температуре окружающего воздуха от минус 50 до плюс 50°С;
максимальная влажность воздуха 100% при температуре 35°С без конденсации влаги.
По устойчивости к механическим воздействиям сигнализатор соответствует группе L1 по ГОСТ 12997.
По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.
Сигнализатор необходим для установок вне взрывоопасных зон помещений.
Сигнализатор при работе в комплекте с блоком барьеров искрозащиты "Сигнал" ТУ4372-017-42334258-99 с уровнем взрывозащиты "ExibIICT6" может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Длина погружаемой части сигнализатора L , м:
0,1-10
Число точек контроля :
1-5 (по заказу)
Расстояние между точками контроля:
минимальное - в пределах габаритных размеров поплавка;
максимальное - в пределах диапазона контроля.
Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не превышает 10 В·А):
ток, А:
0,5
напряжение, В:
100
Дифференциал срабатывания в диапазоне, мм, не превышает:
10
Нестабильность срабатывания , мм:
±5
Температура контролируемой среды , °С
-50..120
Плотность контролируемой среды , г/см 3 , не менее:
0,5
Разность плотностей при контроле раздела сред, г/см 3 , не менее:
0,1
Предельно допустимое рабочее избыточное давление , МПа, не превышает:
2,5
Средний срок службы , лет:
12
Масса (в зависимости от исполнения), кг, не превышает:
10
Гарантийный срок - 1,5 года со дня ввода сигнализатора в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Общий вид, габаритные и установочные размеры сигнализаторов приведены на рис 1, 2.
Сигнализаторы состоят из корпуса, магнитоуправляемых контактов (герконов), поплавков и скоб.
Корпус имеет направляющую трубу из немагнитного материала, по которой свободно перемещаются поплавки.
В поплавках встроены постоянные магниты, так что их магнитные потоки пересекают направляющую трубу.
Поплавки сигнализаторов СУГ-М1, СУГ-М2 необходимы для контроля уровня жидких сред (воды, кислот щелочей, нефти, нефтепродуктов, сжиженных газов). Поплавки сигнализаторов СУГ-М2, кроме того, необходимы для границы раздела двух несмешивающихся жидкостей с различными плотностями (нефтепродукты-вода, сжиженные газы-вода и др.)
Внутри направляющей трубы установлены герконы, которые крепятся к стержню из немагнитного материала.
Количество герконов определяется количеством дискретно контролируемых уровней (не превышает пяти). Контролируемые уровни определяются местом установки герконов.
Диапазон контролируемого уровня ограничивается установкой скоб.
Контакты герконов выводятся с использованием проводов.
На рис. 1 и 2 показан вариант вывода проводов к плате, на которой установлены контактные колодки, необходимные для подключения вторичного прибора.

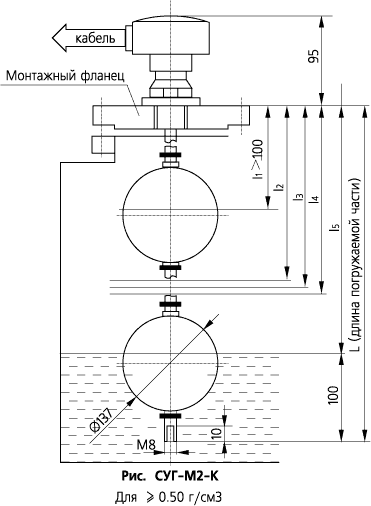

Рис. 1. Общий вид, габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М2-К (вариант исполнения с металлическими поплавками)
L - длина погружаемой части, м; l1...l5 - расстояние до точек контроля, м; (L, l1...l5 указывается при заказе).

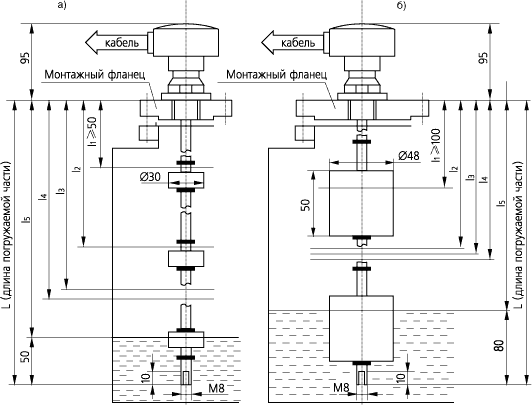

Рис.2. Общий вид, габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-К (вариант исполнения с поплавками из вспененного эбонита)
L - длина погружаемой части, м; l1...l5 - расстояние до точек контроля, м; (L, l1...l5 указывается при заказе).
Работа сигнализатора происходит следующим образом:
Поплавок при изменении уровня жидкости перемещается по направляющей трубе.
При достижении поплавком контролируемого уровня разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.
Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т и вспененного эбонита.
Электрическая схема подключений сигнализатора к системе "Сигнал" приведена на рис. 3.

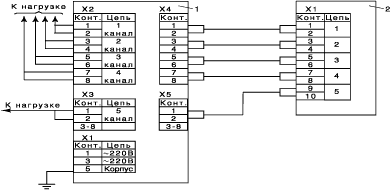

Рис. 3. Электрическая схема подключения сигнализатора к системе "Сигнал":
1 - система "Сигнал"; 2 - сигнализатор уровня жидкости СУГ-М; Х1-Х5 - клеммные колодки.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
· сигнализатор;
· монтажный фланец (поставляется по заказу);
· система "Сигнал" (поставляется по заказу);
· руководство по эксплуатации (допускается поставлять 1 экз. на 10 сигнализаторов, поставляемых в один адрес);
· паспорт.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать:
· типоисполнение и назначение;
· число "нормально открытых" контактов;
· длину погружаемой части и расстояние до точек контроля;
· наличие в комплекте поставки монтажного фланца - Ф;
· наличие в комплекте поставки системы "Сигнал" для контроля уровня в технологических аппаратах, где возможно образование взрывоопасных смесей.
Пример записи обозначения сигнализатора уровня при заказе и в документации другой продукции, выполненного в корпусе, необходимного для контроля уровня раздела сред, с длиной погружаемой части 0,6 м в двух точках, 0,2 и 0,5 с наличием в комплекте поставки монтажного фланца и системы "Сигнал":
СУГ-М2-К-И-2-06(0,2/0,5)-Ф-"Сигнал"
То же, выполненного без корпуса, необходимного для контроля уровня среды, монтажный фланец и система "Сигнал" в комплект поставки не входят:
СУГ-М2-К-2-06(0,2/0,5)
Кроме вышеуказанного, необходимо указать плотность (плотности) и интервал температур измеряемой среды.
