Описание СУС-РМ, СУС-РМ-И:ОБЩИЕ СВЕДЕНИЯ
Сигнализаторы СУС-РМ, СУС-РМ-И необходимы для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах.
Сигнализаторы гарантируют световую индикацию включения сети и достижения заданных уровней.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха, °С:
для первичных преобразователей:
-50..+60
для вторичных преобразователей:
-30..+50
Относительная влажность воздуха при температуре 35 °С, %:
95+3 (без конденсации влаги)
Атмосферное давление, кПа (мм рт.ст.):
84-106,7 (630-800)
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению N3 по ГОСТ 12997:
диапазон частот вибрации, Гц 5-80
ускорение, м/с 2 9,8
Степень защиты от пыли и воды, обеспечиваемая корпусами первичного и вторичного преобразователей, IP54 по ГОСТ 14254.
Первичные преобразователи СУС-РМ-И имеют маркировку взрывозащиты "OExiaIICT6 в комплекте СУС-РМ-И" по ГОСТ 12.2.020, соответствуют требованиям ГОСТ Р 51330.10-99, ГОСТ Р 51330.0-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Вторичные преобразователи сигнализаторов имеют маркировку взрывозащиты "ExiaIIC в комплекте СУС-РМ-И", искробезопасные выходные цепи уровня "ia" по ГОСТ Р 51330.10-99 и необходимы для установки вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0-75.
Сигнализаторы соответствуют требованиям ТУ 4217-005-42334258-99.
ТЕХНИЧЕСКИЕ ДАННЫЕ

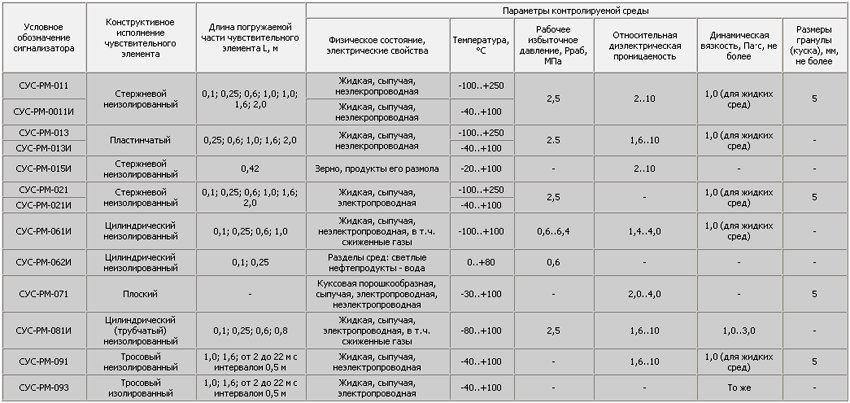

Условное обозначение сигнализаторов, конструктивное исполнение чувствительного элемента первичных преобразователей, длина погружаемой части первичного преобразователя и параметры контролируемой среды указаны в таблице.
Примечание 1. По особому заказу могут поставляться сигнализаторы уровня других типоразмеров, а также рассчитанные на другие параметры среды. 2. Работоспособность сигнализаторов уровня при температурах, указанных в таблице, гарантируется структурой.
Установленный дифференциал срабатывания , мм:
10-35
Погрешность срабатывания относительно номинального уровня срабатывания , мм:
±4
Потребляемая от сети мощность , В·А:
одноканальным сигнализатором:
5
двухканальным сигнализатором:
7
Электрическая нагрузка на контакты реле:
0,5..2,5А переменного тока 50 и 60Гц, при 220В
0,05..1А постоянного тока до 24В
Масса , кг:
первичного преобразователя в зависимости от исполнения:
1-12
вторичного преобразователя:
2,8
Гарантийный срок - 1,5 года со дня ввода в эксплуатацию.
Гарантийный срок хранения - 6 месяцев со дня изготовления.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Сигнализаторы состоят из одного или двух (в зависимости от заказа) первичных преобразователей емкостного типа (ПП) и вторичного преобразователя на одну или две точки контроля.
Первичный преобразователь (рис. 1) состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.
Вторичный преобразователь (рис. 2) состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя, модуля преобразования тока в напряжение МПТН (для СУС-РМ) или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.
Уплотнение подводимых внешних проводов или кабелей осуществляется прокладками, в которых на месте монтажа просекаются отверстия, соответствующие наружному диаметр (d)у проводов или кабелей.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м обеспечивается потребителем путем установки стержня, наращиваемого на требуемую длину.
Детали первичных преобразователей, соприкасающиеся с контролируемой средой, изготовляются из материалов, которые по устойчивости к воздействию среды равнозначны или лучше стали 12Х18Н10Т ГОСТ5632, фторопласта 4 ГОСТ 10007 или полиэтилена ГОСТ 16338, премикса ПСК-5РМ ТУ 6-11-544.
Детали первичных преобразователей сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.
Электрические схемы подключения сигнализаторов приведены на рис. 3.
Рис. 1. Общий вид, габаритные и установочные размеры первичных преобразователей:
а - ПП-011, ПП-011И, ПП-021, ПП-021И; б - ПП-013, ПП-013И; в - ПП-015И; г - ПП-061И; д - ПП-62И; е - ПП-071; ж - ПП-081И; з - ПП-091, ПП-093; 1 - чувствительный элемент; 2 - корпус с крышкой; L - длина погружаемой части; Н - рабочая зон
Примечания: 1. Размер в скобках - исполнение для температуры контролируемой среды свыше 100°С. 2. Детали для крепления в комплект поставки не входят.

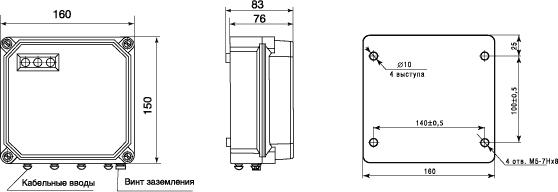

Рис. 2. Вторичный преобразователь:
а - габаритные и установочные размеры (1 - кабельные вводы; 2 - винт заземления; б - разметка для крепления).

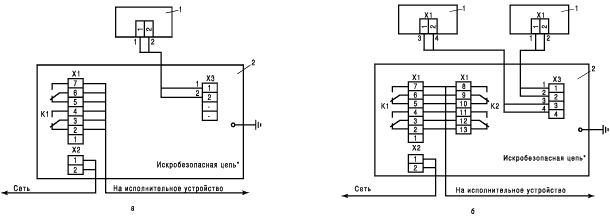

Рис. 3. Электрические схемы подключений сигнализаторов СУС РМ (СУС-РМ-И):
а - на одну точку контроля уровня; б - на две точки контроля уровня; 1 - первичный преобразователь ПП; 2 - вторичный преобразователь ВП; К1, К2 - контакты реле; Х1-Х3 - клеммные колодки; * - СУС-РМ-И
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: первичный преобразователь (1 или 2 согласно заказу), вторичный преобразователь (на одну или две точки контроля уровня согласно заказу), руководство по эксплуатации (1 экз. на 10 сигнализаторов при заказе в один адрес - для сигнализаторов общепромышленного исполнения), паспорта (отдельно для сигнализаторов взрывозащищенного и общепромышленного исполнения).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: условное обозначение сигнализатора согласно структуре условного обозначения, длину погружаемой части чувствительного элемента согласно таблице, число точек контроля уровня, обозначение технических условий.
Для сигнализатора с первичным преобразователем модели 061 необходимо указать рабочее избыточное давление среды.
По специальному заказу возможно конструктивное исполнение по требованию заказчика.
Пример записи при заказе сигнализатора общепромышленного исполнения с первичным преобразователем модели 011, длиной погружаемой части 0,1 м, на одну точку контроля уровня:
СУС-РМ-011-0,1-1
То же, на две точки контроля уровня:
СУС-РМ-011-0,1-2
