Описание ЭРСУ-5Р:Общие сведения
Электронный регулятор сигнализатор уровня ЭРСУ-5Р необходим для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в пяти точках в одном или пяти резервуарах.
Отличается от прибора РОС-301, ЭРСУ-3Р количеством контролируемых точек и верхним значением сопротивления срабатывания до 400 кОм, регулируемым диапазоном срабатывания:
· диапазон №1 от 0 до 30 кОм
· диапазон №2 от 0 до 100 кОм
· диапазон №3 от 0 до 400 кОм
Применение расширенного диапазона электропроводности позволяет использовать ЭРСУ-5Р для контроля различных по электропроводности жидкостей: дистиллированной, водопроводной, загрязненной воды, молока, спирта и пищевых продуктов, обладающих высоким сопротивлением.
Габаритные и установочные размеры полностью совпадают с приборами ЭРСУ-3Р, РОС-301.
Электронный регулятор сигнализатор уровня ЭРСУ-5Р необходим для контроля пяти уровней электропроводных жидкостей по пяти независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.
В состав входят пять датчиков и передающий преобразователь (ППР).
В передающем преобразователе датчика-реле с использованием элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия прибора основан на изменении электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.
При погружении электрода датчика в контролируемую среду сопротивление между контролируемой средой и датчиком уменьшается, срабатывает реле и загорается светодиод соответствующего канала. При отсутствии контролируемой среды сопротивление увеличивается, происходит отпускание реле и гаснет светодиод.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Условные обозначения датчиков-реле: ЭРСУ-5Р УХЛ3**, ЭРСУ-5Р УХЛ4, ЭРСУ-5Р Т3, ЭРСУ-5Р ОМЗ, ЭРСУ-5Р УХЛ4*. Основные параметры датчиков и передающих преобразователей указаны в табл. 1, 2.
Таблица 1.
Примечание: При необходимости потребитель может уменьшить при поставленной длине 0,6 м или увеличить длину погружаемой части датчика L до требуемой по условиям работы, но н более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

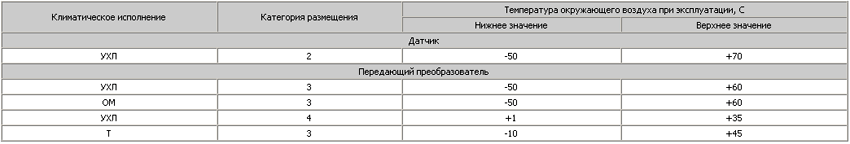

Таблица 2.

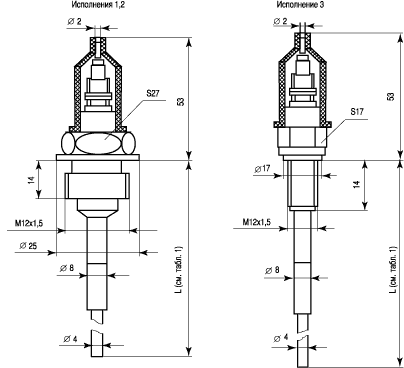

Рис.1. Общий вид, габаритные и установочные размеры датчиков

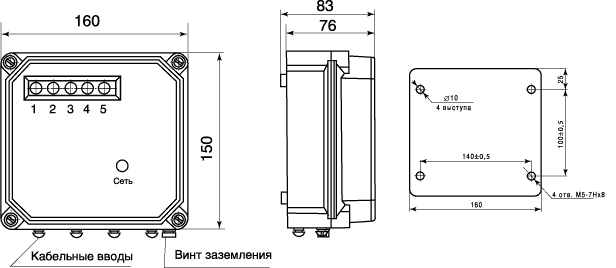

Рис.2. Габаритные и установочные размеры преобразователя

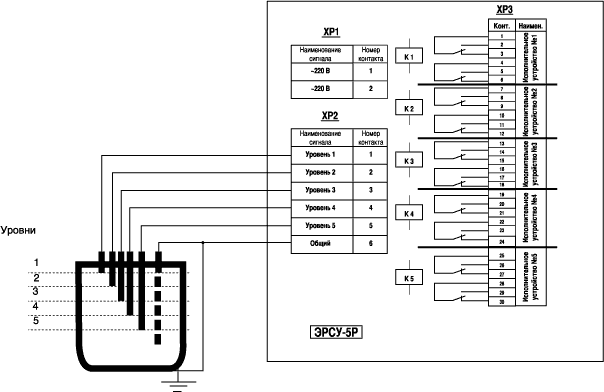

Рис.3. Электрическая схема подключения прибора ЭРСУ-5Р
Дополнительную информацию на ЭРСУ-5Р Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
