Главная Каталог
Приборы для измерения и регулирования температуры Регуляторы температуры РТПД Регулятор температуры прямого действия РТПД
Цена: по запросу
Заинтересованы РТПД?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
Просмотреть информацию по РТПД на сайте производителя
|
|
Описание РТПД:Предназначен для регулирования температуры в системах охлаждения и смазки дизельных установок, газовых двигателей и газомотокомпрессоров.
Терморегуляторы являются комплектующими изделиями для стационарных судовых и промышленных дизелей и т. п.
Регуляторы выпускаются по ТУ25-02.091620-78
Терморегулятор имеет аварийное ручное управление.
Регулируемая среда –вода пресная, масла дизельные, антифризы, забортная вода. Код ОКП 42 1881.
Пример обозначения терморегулятора с условным проходом 125 мм , пределами настройки 35 и 60°С, длиной капилляра 6 м приего заказе и в документации другой продукции, в которой он может быть применен: «Терморегулятор РТПД-125(35-60)-6 ТУ 25-02.091620-78».
Технические данные
Наименование |
Тип регулятора |
РТПД-65 |
РТПД-80 |
РТПД-100 |
РТПД-125 |
РТПД-150 |
Диаметр условного прохода, Ду, мм |
65 |
80 |
100 |
125 |
150 |
Условная пропускная способность Кv ± 10%,,м³/ч |
40 |
100 |
160 |
250 |
400 |
Ход клапана, мм |
7,5 |
7,5 |
8 |
11 |
12 |
Условное давление, МПа |
1,0 |
Диапазоны настройки, °C |
35-60; 60-85; 85-110 |
Длина дистанционной связи, м |
2,5; 4,0; 6,0; 10,0 |
Зона пропорциональности, °C, не превышает |
10 |
Постоянная времени, с, не превышает |
60 |
Зона нечувствительности,°C, не превышает |
1 |
Масса,кг,не превышает |
32 |
40 |
52 |
80 |
95 |

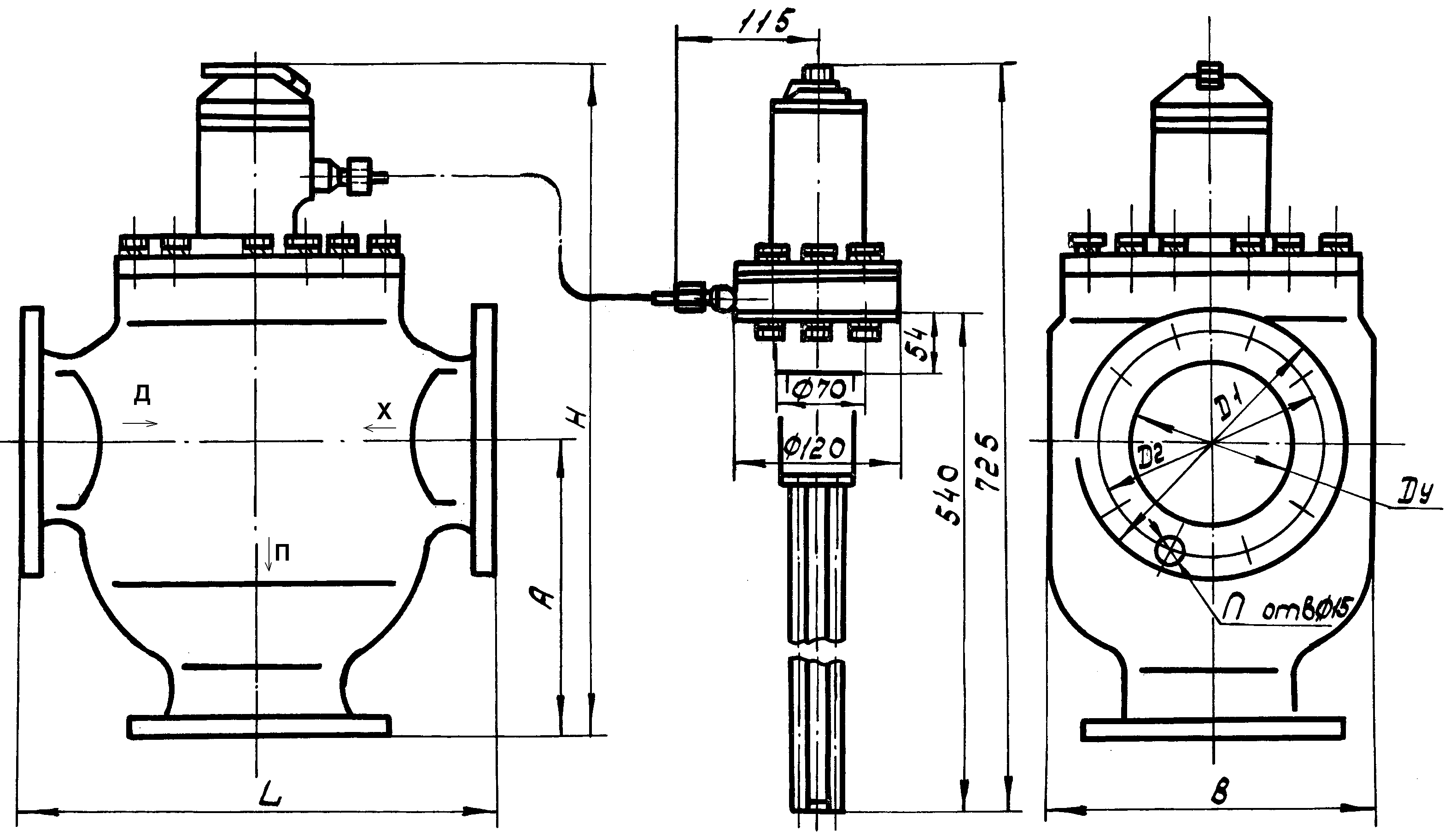

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Рис. 1. Терморегуляторы РТПД-65; РТПД-80; РТПД-100. Рис. 2. Терморегуляторы РТПД-125; РТПД-150
Д –дизель; Х – холодильник; П – перепуск.
Пределы настройки |
Размеры, мм |
h 1 |
h2 |
35-60 |
390 |
635 |
60-85 |
530 |
775 |
85-110 |
490 |
735 |
Габаритные и присоединительные размеры, мм
Обозначение | Ду |
Н |
L |
A |
B |
Д1 |
Д2 |
n |
РТПД-65 |
65 |
462 |
250 |
157 |
146 |
155 |
123 |
6 |
РТПД-80 |
80 |
482 |
300 |
172 |
183 |
170 |
138 |
8 |
РТПД-100 |
100 |
512 |
310 |
202 |
216 |
190 |
158 |
8 |
РТПД-125 |
125 |
535 |
360 |
240 |
265 |
215 |
183 |
10 |
РТПД-150 |
150 |
575 |
430 |
280 |
296 |
240 |
203 |
12 |
Дополнительную информацию на РТПД Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
