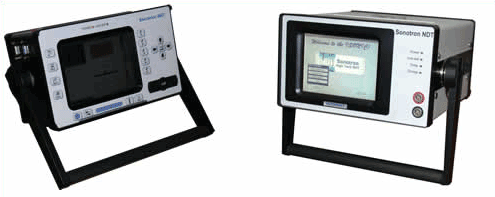

ДЕФЕКТОСКОП ISONIC 2006

Цена: по запросу Заинтересованы ISONIC 2006? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ISONIC 2006:

Портативный цифровой ультразвуковой дефектоскоп

Ультразвуковой дефектоскоп ISONIC 2006 представляет собой уникальный ультразвуковой дефектоскоп, способный сохранять все результаты контроля в виде А-сканов с последующим восстановлением, осуществлять визуализацию обнаруженных отражателей и выполнять постпроцессорную обработку.

• Большой солнцезащищенный цветной сенсорный экран высокого разрешения.

• Встроенный интерфейс для энкодеров.

• USB, LAN VGA выходы.

• Огромный объем памяти.

• Работа с продольными, поперечными, поверхностными и нормальными волнами.

• A-, B-, CB-, C-, D-, P-сканы и TOFD.

• Построение профиля коррозии и визуализация дефектов.

• Емкость единичного файла результатов достаточна для фиксации сигналов из объекта контроля длиной до 20 м.

• Восстановление динамических А-сканов на постпроцессинге.

• Расширенные возможности оценки сигналов на динамических и замороженных А-сканах.

• Определение размеров дефектов.

Дефектоскоп ISONIC 2006 необходим для проведения трех видов контроля:

• A-скан – точечный контроль, общеизвестный метод акустического контроля с использованием эхо-, зеркально-теневого и теневого методов; этот вид контроля осуществляют все современные цифровые дефектоскопы.

• Сканирование по прямолинейной траектории с визуализацией результатов контроля и записью всех А-сканов – линейный контроль - может быть использован для решения следующих задач:

B-скан профиля толщины - непрерывные измерения толщины объекта контроля при перемещении прямого преобразователя по прямолинейной траектории; контролируется часть объекта непосредственно под преобразователем (по ходу луча);
B-скан поперечного сечения – непрерывные измерения амплитуд эхо-сигналов и координат отражателей при перемещении наклонного преобразователя по прямолинейной траектории, визуализация хода лучей в поперечном сечении объекта контроля; контролируется часть объекта по ходу луча наклонного преобразователя;
CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба – непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба по прямолинейной траектории, визуализация карты контроля; плоскостной объект контролируется на длину 0,5 – 1,5 м перпендикулярно линии перемещения преобразователя (в направлении распространения волны Лэмба);
TOFD контроль – визуализация высокочастотных B- и D-сканов; построение карты TOFD; контролируется часть объекта между двумя TOFD преобразователями.

Сканирование по прямолинейной траектории может быть выполнено:

a. по времени – ISONIC 2006 оборудован встроенными часами для проведения сканирования по прямолинейной траектории за заданный промежуток времени;
b. по датчику пути – ISONIC 2006 оборудован платой и интерфейсом для подключения энкодера.

В обоих случаях сохраняются все А-сканы с возможностью восстановления.

Сканирование по площади с визуализацией результатов – XY контроль, включающий контроль полноты проведения сканирования, контроль акустического контакта, автоматическую запись всех А-сканов в течение всего контроля; может быть использован для решения следующих задач

Картографирование коррозии – непрерывные изменения толщины объекта при произвольном перемещении прямого преобразователя по поверхности сканирования;
Дефектометрия эхо-методом с построением 3D изображений (C-, B-, D-, P-сканы) – непрерывные измерения амплитуд эхо-сигналов продольных/поперечных волн и координат отражателей при произвольном перемещении (повороте) наклонного преобразователя при сканировании;
Контроль сварных швов различной геометрии наклонным ПЭП – трехмерное представление (P-, D-, B- скан), непрерывное измерение и запись амплитуд эхосигналов, координат отражателей и угла поворота преобразователя
CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба – непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба с заданным шагом и повороте ПЭП для достижения сплошности сканирования;
TOFD контроль – визуализация высокочастотных B- и D-сканов

Для проведения XY-контроля дефектоскоп оборудован встроенным устройством получения положения ПЭП и контроля акустического контакта.
Во всех случаях линейного и XY-контроля сохраняются все эхо-сигналы (А-сканы) и их координаты. Это позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая изображение на экране дефектоскопа.
Профили толщины, полученные при линейном контроле и карты коррозии, полученные при XY-контроле, полностью совместимы с основными программами расчетов прочности конструкций.

ISONIC 2006 представляет собой развитие коммерчески успешной модели ISONIC 2001 , которая была лидером продаж портативных многофункциональных дефектоскопов в 2000 – 2006 годах и получила в 2004 году Frost & Sullivan Award for Product Differentiation Innovation in 2004 (это Оскар для наукоемкой продукции). По сравнению со своим предшественником ISONIC 2006 стал легче и меньше по размерам, обзавелся более мощными батареями и быстродействующим процессором, более привычным для дефектоскопов дизайном и абсолютно дружественным интерфейсом.

SONIC 2006 имеет практически неограниченную возможность для запоминания:

• отдельных А-сканов и соответствующих им настроек дефектоскопа;
• графических представлений спектров сигналов (FFT), соответствующих высокочастотных А-сканов и настроек дефектоскопа;
• различных последовательностей А-сканов в виде профилей толщины, В-сканов, СВ-, С- D-, P-сканов, TOFD карт и соответствующих им настроек дефектоскопа.

Дополнительную информацию на ISONIC 2006 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
