Система контроля качества рельсов «СОКРАТ»

Цена: по запросу Заинтересованы «СОКРАТ»? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание «СОКРАТ»:

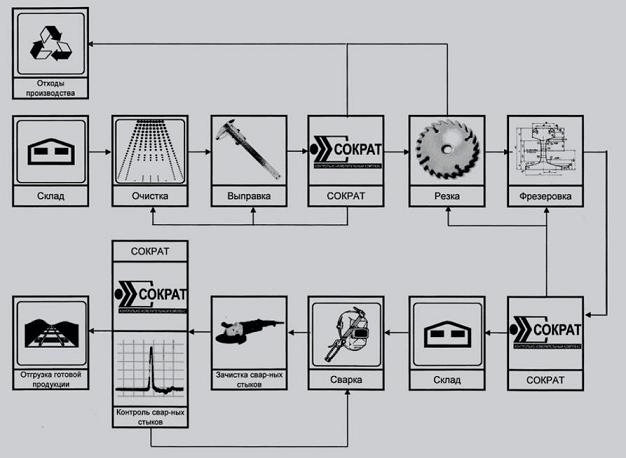

Система контроля качества рельсов «СОКРАТ» необходима для полного контроля рельсов как новых, на металлургических комбинатах, так и старогодних, в условиях РСП.

Система контроля качества рельсов «СОКРАТ» состоит из:

подсистемы дефектоскопии, необходимной для контроля головки, шейки и подошвы рельса;

подсистемы контроля геометрических параметров рельса, необходимной для контроля высоты, бокового износа, приведенного износа, волнообразного износа, кривизны, ассиметричности профиля, скручивания и длины рельсов и рельсовых плетей;

подсистемы видеоконтроля рельсов.

Вся информация о параметрах контролируемого рельса по сети собирается на общий сервер и на основании собранной информации формируется паспорт рельса или рельсовой плети. В паспорте рельса сохраняются результаты дефектоскопии в виде отдельных файлов, а также результаты контроля геометрических параметров в виде графических диаграмм с указанием максимальных и средних отклонений от нормативных значений.

Профиль рельса контролируется двумя лазерными 2D-датчиками, полученный профиль сравнивается с нормативным и вычисляются значения бокового, вертикального и приведенного износов, а также асимметричность профиля.

Волнообразный износ и изгиб рельса в вертикальной плоскости определяются с использованием четырех триангуляционных лазерных датчиков, расположенных над головкой рельса.

Изгиб рельса в горизонтальной плоскости определяются с использованием трех триангуляционных лазерных датчиков, расположенных сбоку от рельса.

Скручивание рельса определяется с использованием четырех триангуляционных лазерных датчиков, расположенных попарно под подошвой рельса.

Дополнительную информацию на «СОКРАТ» Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
