Описание РТ-ДО (ДЗ) :
Регулятор температуры РТ-ДО (ДЗ)
Регулятор температуры прямого действия типа РТ-ДО(ДЗ) необходим для автоматического поддержания температуры регулируемой среды путём изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрО3Ц7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т). Регулятор РТ-ДО- с двухходовым нормально открытым регулирующим органом; РТ-ДЗ- с двухходовым нормально закрытым регулирующим органом.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра (d) условного прохода, ответными приварными стальными фланцами, корпусные детали возможно изготовить из стали 35 или 12Х18Н10Т.
Область применения:
-для систем центрального отопления;
- охладителей двигателей, конденсаторов и очистных станций;
- парогенераторов; печей; теплообменников; бойлеров; цистерн;
- обезжиривающих установок и гальванических сушильных шкафов;
- сушильных помещений и теплиц;
- трубопроводных магистралей. |
Технические данные
Диаметры условного прохода, мм |
15 |
25 |
40 |
50 |
80 |
Диапазоны настройки регулируемой температуры, °C |
0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 |
Условная пропускная способность, К v , м³/ч |
2,5 |
6,3 |
16,0 |
25,0 |
60, |
Зона пропорциональности, °C, |
10 |
12,5 |
Зона нечувствительности, °C, |
1 |
Постоянная времени, с |
100 |
Допустимая протечка в % от К v |
0,1 |
Температура регулируемой среды, °C |
от –15 до + 225 |
Длина дистанционной связи, м |
1,6; 2,5; 4,0; 6,0; 10,0 |
Условное давление, МПа |
1,0 |
0,63 |
Давление регулируемой среды, МПа |
1,6 |
MAX перепад давления на регулирующем клапане, МПа |
0,6 |
0,4 |
Масса регуляторов, кг |
7 |
9,5 |
14,5 |
22 |
40 |
Погрешность установки по шкале настройки, °С |
±3 |
Пример записи регулятора при его заказе: регулятор с нормально открытым регулирующим органом с условным проходом 15 мм , пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м: «ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81».

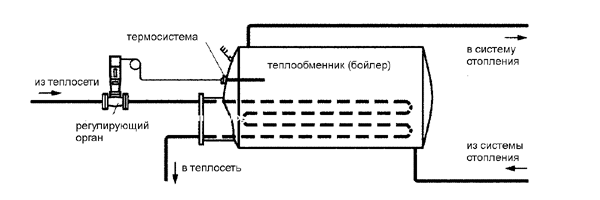

Схема установки регулятора РТ-ДО в системах

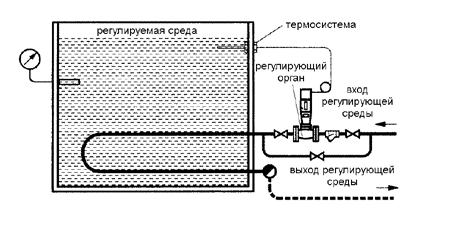

Схема включения регулятора РТ-ДО в системах
отопления. автоматического поддержания температуры
промышленных установок.

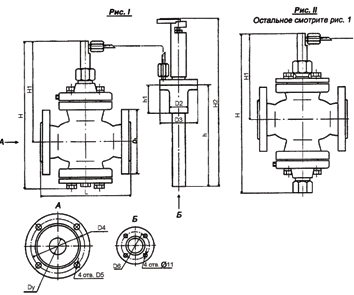

Габаритные и присоединительные размеры регуляторов РТ.
РТ-ДО РТ-ДЗ
Обозначение |
Рис. |
Dy |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
H |
H1 |
H2 |
h |
h1 |
L1,мм |
размеры мм, не превышает |
РТ-ДО-15 |
I |
15 |
95 |
|
|
65 |
|
|
265 |
195 |
|
|
|
130±1,0 |
РТ-ДЗ-15 |
I |
15 |
95 |
|
|
65 |
|
|
265 |
180 |
|
|
|
130±1,0 |
РТ-ДО-25 |
I |
25 |
115 |
|
|
85 |
|
|
285 |
205 |
|
|
|
160±1,0 |
РТ-ДЗ-25 |
I I |
25 |
115 |
34 |
80 |
85 |
14 |
65 |
295 |
155 |
470 |
270 |
64 |
160±1,0 |
РТ-ДО-40 |
I |
40 |
145 |
|
|
110 |
|
|
325 |
225 |
|
|
|
200±1,0 |
РТ-ДЗ-40 |
I I |
40 |
145 |
|
|
110 |
|
|
335 |
185 |
|
|
|
200±1,0 |
РТ-ДО-50 |
I |
50 |
160 |
|
|
125 |
|
|
430 |
315 |
|
|
|
230±1,0 |
РТ-ДЗ-50 |
I I |
50 |
160 |
|
|
125 |
|
|
440 |
255 |
|
|
|
230±1,0 |
РТ-ДО-80 |
I |
80 |
185 |
53 |
100 |
150 |
18 |
80 |
500 |
355 |
690 |
490 |
80 |
310±1,5 |
РТ-ДЗ-80 |
I I |
80 |
185 |
|
|
150 |
|
|
510 |
285 |
|
|
|
310±2,0 |
Имеется лицензия Госгортехнадзора России на изготовление 00ИР № 016397; разрешение Госгортехнадзора России на применение № РРС 03-4333; сертификат соответствия Госстандарта России № POCC RU .АЯ4 №3793257, приложение за № 0558251; санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении за
№ 67.СО.1.515.П.000604.06.01.
Дополнительную информацию на РТ-ДО (ДЗ) Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
