Представляет собой модификацию датчика OLCT 50. Добавлен ЖК дисплей отображающий текущую концентрацию газа. OLCT 60 можно откалибровать без демонтажа с использованием магнитного ключа.
Сенсоры |
OLCT 60 |
OLC 60 |
Тип |
Взрывозащищенный датчик-передатчик |
Искробезопасный датчик-передатчик |
Взрывозащ. датчик |
Принцип действия |
Каталитический/ Электрохимич. |
Электрохимич. |
Каталитич. |
Определяемые газы |
Взрывчатые газы, токсичные газы, кислород |
Токсичные газы и кислород |
Взрывчатые газы |
Измерительный диапазон |

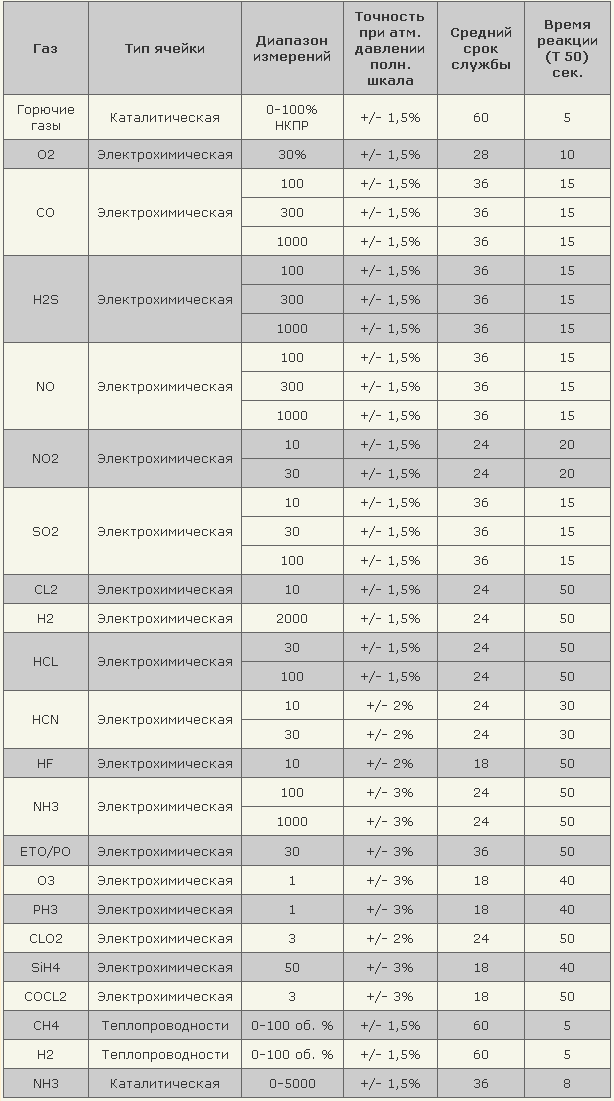

См. спецификацию ниже |
Корпус |
Сплав AS7 606 , окраска эпоксидной краской |
Ячейка |
|
Материал |
Нержавеющая сталь 316L |
Предварительно откалиброванная ячейка |
Да |
Да |
Нет |
Напряжение питания на контактах датчика |
5-30В пост. тока (каталит.) 10-30 В пост. тока (электрохим.) |
10-26В пост. тока |
Макс. 2,7 В пост. тока |
Макс. ток питания |
100 мА (каталит.) 25 мА (электрохим.) |
25 мА |
Макс. 350 мА |
Выходной сигнал |
4-20 мА |
Мост Уитстона |
Сопротивление нагрузки |
250 Ом (катал.) В зависимости от напряж. питания (электрохимич.) |
Макс. 47 Ом |
Не при-меняется |
Кабельная разводка |
3 армир. провода (каталитич.) 2 армир. провода (электрохимич.) |
2 армир. провода |
3 армир. провода |
Сопротивление в контуре на контроллерах Oldham |
32 Ом (катал) (1 км провода с сечением 1,5 мм2) 128 Ом (электрохим.) (4 км провода с. сечением 1,5 мм2) |
32 Ом (катал) (1 км провода с сечением 1,5 мм2) |
32 Ом (катал) (1 км провода с сечением 1,5 мм2 |
Подключение |
Сальник и кабель от 2 до 12 мм (стандартный) |
Монтаж |
2 отверстия по 7 мм |
Степень защиты |
IP 66 |
Сертификация |
EEx d IIC T6 ATEX II 2 GD INERIS 01ATEX0027X |
EEx ia IIC T4 ATEX II 1 GD INERIS 01ATEX0027X |
EEx d IIC T6 ATEX II 2 GD INERIS 01ATEX0027X |
Электромагнитная совместимость |
Соответствует EN 50270 |
Соответствует EN 50270 |
Соответствует EN 50270 |
Вес |
1,9 кг |
1,1 кг |
Габаритные размеры |
154х233х121мм |
154х233х121мм |
154х160х121мм |
Рабочая
температура
(для электроники) |
От -25 до + 60 ºС |
От -25 до + 60 ºС |
От -50 до + 70 ºС
От -25 до + 200 ºС
(для высокотемпературной
модели) |
