Приборы для измерения и регулирования расхода Расход тепловой энергии Теплосчетчики СТД (вычислитель ВТД) Ультразвуковой теплосчетчик СТД (вычислитель ВТД)

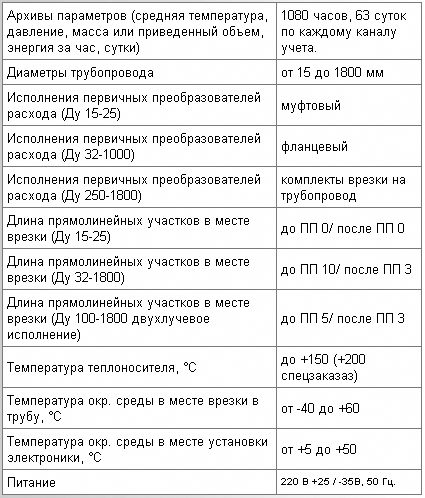

Описание СТД (вычислитель ВТД):Предназначен для измерения тепловой энергии, массы и параметров теплоносителя и регистрации теплоэнергетических параметров на узлах учета водяных систем теплоснабжения с соответствии с "Правилами учета тепловой энергии и теплоносителя".НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕПЛОСЧЕТЧИКОВ СТД: Принцип работы акустического теплосчетчика СТД основан на реализации алгоритма расчета тепловой энергии по вычисленным массе и дельты энтальпий, соответствующих температурам теплоносителя в подающем и обратном трубопроводах диаметром (d) от 15 до 1800 мм. Объемный расход теплоносителя преобразуется в электрический частотный сигнал, частота которого пропорциональна расходу, ультразвуковым расходомером счетчиком US-800. Температура теплоносителя в подающем и обратном трубопроводах преобразуется в электрические сигналы согласованной парой комплекта термопреобразователей сопротивления. Избыточное давление в трубопроводах тепловой сети преобразуется в унифицированный токовый сигнал преобразователями давления. Электрические сигналы от преобразователя US-800, термопреобразователей и преобразователей давления подаются на соответствующие входы вычислителя ВТД-В. В состав теплосчетчика СТД (количество и исполнения в зависимости от системы теплоснабжения) входят: тепловычислитель ВТД-В; ультразвуковые преобразователи расхода US-800; комплекты термопреобразователей сопротивления с гильзами (типа КТПТР); преобразователи давления (типа КРТ); дополнительное оборудование, не являющееся средством измерения (принтер, кабели, и др). Сигналы от преобразователей расхода, температуры, давления обрабатываются тепловычислителем ВТД-В, который обеспечивает измерение и регистрацию следующих параметров: текущие температура, давление, расход, масса, объем - по каждому узлу учета; средние за каждый час и сутки температура и давление - в каждом трубопроводе; масса (объем) учитываемой среды за каждый час, сутки, отчетный период - по каждому каналу учета; энергия за каждый час, сутки, отчетный период; время пуска на счет, учет перерывов питания за каждые сутки и отчетный период; учет времени работы по каждой нештатной ситуации за отчетный период. Текущие и архивные параметры (за 1080 часов, 63 суток) могут быть выведены на жидкокристаллический индикатор, на принтер, в персональный компьютер непосредственно или по линиям связи. Основные функциональные возможности акустического теплосчетчика СТД определяются характеристиками используемых тепловычислителей ВТД-В (обслуживание до 2-х узлов учета (отопление, ГВС) в системах тепловодоснабжения, а также для учета, дополнительно, расхода холодной воды) следующих исполнений: ВТД-В (2Q2T) - возможность подключения до 2 датчиков расхода и 2 температуры; ВТД-В (2Q2T2P) - подключение до 2 датчиков расхода, 2 температуры, 2 датчиков давления; ВТД-В (4Q4T) - возможность подключения до 4 датчиков расхода и 4 температуры; ВТД-В (4Q4T2P) - подключение до 4 датчиков расхода, 4 температуры, 2 датчиков давления; ВТД-В (5Q4T2P) - для обслуживания узлов учета: отопление (под.-обр.), ГВС (2 трубопровода), учет расхода холодной воды. ВТД-В (4Q4T4P) - Узел на источнике или 2 узла учета у потребителя. Вычислители ВТД-В изготавливаются в пластмассовых корпусах (защита IP54). На лицевой панели устанавливается пленочная клавиатура (16 клавиш) и индикатор ЖКИ 16х2 символов (с подсветкой), обеспечивается ввод параметров настройки, вывод текущих и отчетных данных на ЖКИ, принтер, IBM PC, Notebook, накопительный пульт. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ДОСТОИНСТВА УЛЬТРАЗВУКОВОГО ТЕПЛОСЧЕТЧИКА СТД: Наличие гальванической развязки (а также защиты от перенапряжения и помех в сети) в ультразвуковом расходомере US-800 обеспечило высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации, простота конструкции проточной части расходомера US-800, отсутствие подвижных частей гарантируют надежную его эксплуатацию в течении длительного времени. Каждое из исполнений преобразователя расхода US-800 имеет широкий диапазон измеряемых расходов, что обеспечивает возможность подбора его типоразмера по диаметр (d)у существующего трубопровода тепловой сети (от 15 до 1800 мм). Расходомеры US-800 имеют возможность беспроливной поверки по существующей утвержденной методике. Тепловычислитель ВТД-В является программируемым микропроцессорным устройством с широкими эксплуатационными возможностями (возможность просмотра на индикаторе как текущих, так и архивных данных, накопленных за время эксплуатации, получения отчетных данных при помощи принтера или ПК и др.), а применение высококачественной элементной базы ведущих зарубежных фирм позволило установить гарантию на вычислитель 4 года. Технические данные теплосчетчика СТД  Теплосчетчики СТД имеют сертификат Госстандарта РФ и экспертное заключение Госэнергонадзора.
Дополнительную информацию на СТД (вычислитель ВТД) Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д. См. также:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
